Number Decal 機能
数値テクスチャを使用して心拍数を表示する Number Decal 機能の詳細解説
機能概要
Number Decal は、Heart Rate (OSC) で取得した数値を、専用の数値テクスチャ（NumberTexture.png）を使用してアバターに表示する機能です。 デカール処理で描画しているため、既存のテクスチャの上に数値を重ね合わせて表示します。
簡単なセットアップ手順
STEP 1
シェーダーの設定
マテリアルの Shader を「ChiseNote/DecalHeartRate/lilToon」に変更します
- Unity Inspector でマテリアルを選択
- Shader 欄を
ChiseNote/DecalHeartRate/lilToonに設定 - カスタム インスペクターが表示されることを確認
STEP 2
機能の有効化
Number Decal 機能を有効にします
Number Decalチェック ボックスをOnに設定- Number Decal 関連の設定項目が表示されることを確認
STEP 3
数値テクスチャの設定
数値表示用のテクスチャを設定します
NumberTextureフィールドにテクスチャを設定- または「Set Sample Texture」ボタンでサンプルを自動割り当て
Blend ModeをNormalまたはMultiplyに設定
テクスチャがない場合
「Spawn Texture Generator」ボタンで Font2Texture ツール（Font2Tex.prefab）を Hierarchy に生成し、カスタム フォントから数値テクスチャを生成できます。
STEP 4
表示位置とサイズの調整
数値の表示位置とサイズを調整します
- Position X/Y： 表示位置を調整（-1.0 ～ 1.0）
- Scale X/Y： サイズを調整（0.0 ～ 2.0）
- Rotation： 回転角度を設定（-180° ～ 180°）
STEP 5
表示形式の設定
数値の表示形式を設定します
- Display Length： 表示桁数を設定（1-6桁）
- Alignment： 整列方法を選択（ZERO FILL / SHIFT RIGHT / SHIFT LEFT）
- Digit Spacing： 桁間の間隔を調整（0.1 ～ 2.0）
エミッション設定
必要に応じてHeart Rate Emissionを有効にすると、心拍数に応じてエミッションの強度が変化します。

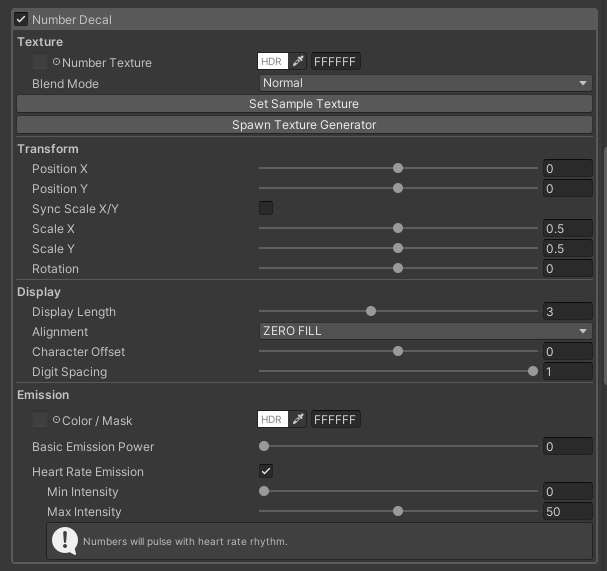

基本設定
メイン設定
| Inspector 表示 | 説明 | 設定範囲 | Parameter |
|---|---|---|---|
| Number Decal | 数値表示の有効/無効 | On/Off | _ActiveDecalNumber |
| Number Texture | 数値用テクスチャ | Texture | _SpriteNumberTexture |
| Blend Mode | ブレンドモードの選択 | Normal / Multiply | _NumberTextureBlendMode |
拡張機能の呼び出し
| Inspector 表示 | 説明 | 設定/挙動 | Parameter |
|---|---|---|---|
| Set Sample Texture (Button) | NumberTextureをマテリアルに自動で割り当てます。サンプルが見つからない場合はボタンが無効化されます。 | ボタン操作（クリックで割当） | |
| Spawn Texture Generator (Button) | Font2Tex プレハブをHierarchyに生成して、任意のフォントから数値テクスチャを作成する補助ツールを追加します。 | ボタン操作（HierarchyにPrefab追加または既存選択） |
拡張機能の使い方
- 「Set Sample Texture」ボタンで素早くサンプルを割り当てられます。 見つからない場合は手動で
NumberTextureを指定してください。 - 「Spawn Texture Generator」はフォントから自動で
NumberTextureを作るための補助ツールです。 すでに存在する場合はそれを選択します。
位置・スケール設定
| Inspector 表示 | 説明 | 設定範囲 | Parameter |
|---|---|---|---|
| Position X / Position Y | 表示位置のX/Yをスライダーで調整 | -1.0 ～ 1.0 | _TexPositionXVector / _TexPositionYVector |
| Sync Scale X/Y & Scale X / Scale Y | スケールを同期する or 個別に調整 | 0.0 ～ 2.0 | _SyncDecalNumberTextureScale / _TexScaleXVector / _TexScaleYVector |
| Rotation | 回転角度 | -180° ～ 180° | _NumTexRotation |
表示形式設定
数値表示設定
| Inspector 表示 | 説明 | 設定値 | Parameter |
|---|---|---|---|
| Display Length | 表示桁数を指定 | 1 ～ 6桁 | _NumTexDisplaylength |
| Alignment | 整列方法を選択 | ZERO FILL / SHIFT RIGHT / SHIFT LEFT | _NumTexAlignment |
| Character Offset | 文字単位のオフセット（X方向） | -1.0 ～ 1.0 | _NumTexCharacterOffset |
| Digit Spacing | 桁ごとの間隔（スケール） | 0.1 ～ 2.0 | _NumTexDigitSpacing |
エミッション設定
| Inspector 表示 | 説明 | 設定範囲 | Parameter |
|---|---|---|---|
| Color / Mask (Texture + Color) | エミッション用のマスクと色を設定 | Texture / Color | _DecalNumberEmissionMask / _DecalNumberEmissionColor |
| Basic Emission Power | Default のエミッション強度 | 0 ～ 100 | _DecalNumberEmissionStrength |
| Main Color Power | エミッション色とテクスチャ色のブレンド比率 | 0.0 ～ 1.0 | _DecalNumberMainColorPower |
Main Color Power について
Main Color Power は、エミッション色（Emission Color）と数値テクスチャの色（Number Texture Color）をブレンドする比率を調整する機能です。
- 0.0: エミッション色のみを使用
- 0.5: エミッション色とテクスチャ色を50%ずつブレンド
- 1.0: 数値テクスチャの色のみを使用
心拍連動エミッション
| Inspector 表示 | 説明 | 設定範囲 | Parameter |
|---|---|---|---|
| Heart Rate Emission | 心拍連動エミッションを有効化 | On/Off | _UseHeartRateEmission |
| Min Intensity / Max Intensity | 心拍連動時の最小・最大エミッション強度 | 0 ～ 100 | _HeartRateEmissionMin / _HeartRateEmissionMax |
エミッション制御の効果
心拍数が高いほどエミッションが強くなる効果です。数値が高いほどエミッションが強くなります。
